法兰式绝缘接头
    发布时间: 2014-08-28 13:24

绝缘法兰是对同时具有埋地钢质管道要求的密封性能和电法腐蚀防护工程所要求的电绝缘性能的管道法兰接头的统称。它包括一对钢质法兰、两法兰间的绝缘密封件、法兰紧固件和紧固件绝缘零件以及与两片法兰已分别相焊的一对钢质短管。

绝缘法兰与绝缘接头是我厂多年来为石油、化工等行业生产的产品，它结构简单，使用安全，性能可靠，得到了广泛应用并深受好评。

绝缘法兰产品已形成系列，当有特殊情况时，可依据用户要求另行设计制造


法兰式绝缘接头

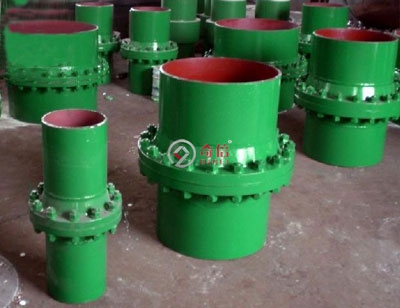

产品图

结构图

产品阐述

绝缘法兰是对同时具有埋地钢质管道要求的密封性能和电法腐蚀防护工程所要求的电绝缘性能的管道法兰接头的统称。它包括一对钢质法兰、两法兰间的绝缘密封件、法兰紧固件和紧固件绝缘零件以及与两片法兰已分别相焊的一对钢质短管。
绝缘法兰与绝缘接头是我厂多年来为石油、化工等行业生产的产品，它结构简单，使用安全，性能可靠，得到了广泛应用并深受好评。
绝缘法兰产品已形成系列，当有特殊情况时，可依据用户要求另行设计制造。

产品用途

本产品适用于油、气、水等介质埋地管道的电化学腐蚀防护、联接。并起到了绝缘保护作用。

分类

本产品按其绝缘密封件的不同分为比压密封型绝缘法兰（简称I型绝缘法兰）和自紧密封型绝缘法兰（简称II型绝缘法兰）两种。
I型绝缘法兰适用范围为：公称压力Pn≤2.5MPa。

特点

1、具有埋地管道电法腐蚀防护工程所要求的电绝缘性能。
2、能在管输介质要求的温度、压力下长期可靠的工作，有足够的强度和密封性能。
3、结构合理，组装、拆卸、更换零件方便。

主要技术参数

1、适用温度：≤100℃
2、压力范围：Pn0.6MPa～Pn16MPa
3、产品规格：Dn50～Dn1200

Pn
(Mpa) 		Dn(mm) 50 65 80 100 150 200 250 300
0.6 dw×s (57×3) 60×3 (73×3) 76×3 89×3.5 (108×4) 114×4 199×4.5 168×5 219×6 273×6.5 325×7.5
Do 140 140 160 160 190 210 210 265 265 320 375 400
H 691 691 693 693 699 703 703 713 713 727 733 739
kg 7 7 8 8 12 15 16 25 26 40 53 74
1.0 Do 165 165 185 185 200 220 250 285 285 340 395 445
H 703 703 703 703 713 719 719 713 713 727 733 739
Kg 10 10 12 12 15 19 19 32 33 46 61 77
1.6 Do 165 165 185 185 200 220 220 285 285 340 405 460
H 703 703 703 703 713 717 717 723 723 727 743 755
Kg 10 10 12 12 15 19 19 32 33 470 67 87
2.5 Do 165 165 185 185 200 235 235 300 300 360 425 485
H 703 703 713 713 723 733 733 739 753 763 779 787
Kg 10 10 14 14 17 24 24 42 42 62 86 118
Pn
(Mpa) 		Dn(mm) 350 400 500 600 700
0.6 dw×s 355.6×9 (377×9) 406.4×9 426×9 508×9 (530×9) 610×9 (630×9) 711×9 (720×9)
Do 490 485 540 535 645 645 755 755 860 860
H 739 723 743 723 953 929 959 935 977 979
kg 94 92 110 105 165 157 204 197 247 248
1.0 Do 505 500 565 565 670 670 780 780 895 895
H 739 723 761 761 985 963 995 995 1007 1017
Kg 101 105 130 129 198 187 253 241 312 307
1.6 Do 520 520 580 580 715 715 840 840 910 910
H 771 759 781 777 995 1003 1031 1057 1057 1049
Kg 125 125 160 158 268 264 374 365 415 401
2.5 Do 555 555 620 620 730 730 845 845 960 960
H 807 807 831 831 1061 1061 1087 1084 1109 1109
Kg 170 167 221 217 325 319 430 441 617 616
