UNS S31803双相不锈钢对焊管件

来源: | 作者:qibest | 发布时间: 2025-06-19 | 12 次浏览 | 分享到:

UNS S31803双相不锈钢对焊管件是一类采用双相不锈钢材料制成的焊接型管道连接件，具有优异的耐腐蚀性能和力学性能，广泛应用于化工、海洋、油气、造纸、脱盐等苛刻环境中。UNS S31803属于美标双相钢，具有优异的耐腐蚀性和强度特性，具有更佳的耐局部腐蚀性，广泛用作化学装置用材料。与316L和317L奥氏体不锈钢相比,S31803在抗点腐蚀及隙腐蚀方面的性能更优越,它具有很高的抗腐蚀能力,与奥氏体相比,它的热膨胀系数更低,导热性更高。

上海奇倍管件制造有限公司是一家专业生产和供应双相不锈钢对焊管件的制造商。双相不锈钢是一种在许多严苛工业应用中不可或缺的材料，它结合了奥氏体不锈钢和铁素体不锈钢的优点，具备出色的综合性能。我们专注于生产符合国际标准并满足客户定制需求的高品质双相不锈钢对焊管件。选择我们的双相不锈钢对焊管件，意味着您选择了高性能、高可靠性以及更长的使用寿命，特别适用于您项目中需要在恶劣环境下运行的管道系统。

ASTM A815 UNS S31803 对焊管件的规格

Specifications	ASTM A815 / ASME SA815
Dimensions	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Grades	Duplex S31803, S32205
Size	1/2” NB to 24″NB in
Type	Seamless / Welded / Fabricated
Thickness	Sch 5s, Sch 10s, Sch 40s, Sch 80s, Sch 160s, Sch XXS

常见双相钢对焊管件制造标准：

ASME / ANSI B16.9

适用于碳钢和不锈钢对焊管件的制造，包括弯头、三通、异径管和封头。该标准广泛应用于石油、天然气、化工和海洋工程行业，是全球通用的规范。

ASME B16.28

专门用于短半径弯头和回弯管件的制造标准，可应用于特定空间受限的管道布置。

MSS-SP-43

适用于薄壁不锈钢和合金钢对焊管件，常用于食品、制药、轻工业等非高压系统。该标准特别适合1.5D、1D弯头和轻型规格。

EN 10253-4

适用于欧洲市场的不锈钢对焊管件，特别是对于需要PED（压力设备指令）认证的项目。

UNS S31803 双相不锈钢对焊管件的化学成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cr	Ni	Mo	N
ASTM A815 UNS 31803	MIN
ASTM A815 UNS 31803	MAX	0.03	2.0	0.030	0.020	1.0	23	6.5	3.5	0.20

双相不锈钢UNS S31803 管件的机械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	HARDNESS
ASTM A815 UNS 31803	620 min	450 min	20 min	290 max

UNS S31803双相不锈钢的等效等级

JIS	KS	UNS	ISO	DIN EN/DIN W-Nr.		EN
SUS 329J3L	STS 329J3L	S31803	X2CrNiMoN 22-5-3	X2CrNiMoN 22-5-3	1.4462	X2CrNiMoN 22-5-3	1.4462
		S32205

UNS S31803 双相不锈钢的特点

出色的耐腐蚀性

1. 抗均匀腐蚀：较高的铬、钼及氮含量，让 UNS S31803 双相不锈钢对焊管件在大多数环境下的抗腐蚀特性优于 316L 和 317L 等常见奥氏体不锈钢。铬形成的钝化膜能有效抵御氧化腐蚀，钼增强了对还原性介质的抵抗能力，氮则进一步提升了整体耐蚀性。

2. 抗局部腐蚀：在氧化性及酸性溶液中，管件对诸如点腐蚀及隙腐蚀表现出很强的抵抗能力。这一特性对于在含有氯化物等腐蚀性介质的环境中使用的管道系统尤为重要，可有效避免因局部腐蚀引发的管道泄漏等问题。

3. 抗应力腐蚀开裂：双相微观结构有助于提高其抗应力腐蚀龟裂能力。在一定温度、应张力、氧气及氯化物存在的情况下，奥氏体不锈钢易发生氯化物应力腐蚀，而 UNS S31803 则能有效降低这种风险，在复杂工况下保障管道系统的安全运行。

高强度

与普通奥氏体不锈钢相比，UNS S31803 双相不锈钢对焊管件的屈服强度高一倍多，其抗拉强度 σb≥640Mpa 。这使得对焊管件在承受内部压力和外部载荷时，能保持结构稳定，不易发生变形或破裂，适用于对管件强度要求较高的管道系统。

加工性能

S31803不锈钢具有良好的加工性能，可以进行切割、弯曲、焊接等加工操作。在加工过程中，S31803不锈钢的加工硬化速度较慢，可以保证加工后的表面质量。此外，S31803不锈钢还具有良好的可焊性和可塑性，可以满足各种加工工艺的需求。

UNS S31803 对焊弯头的尺寸

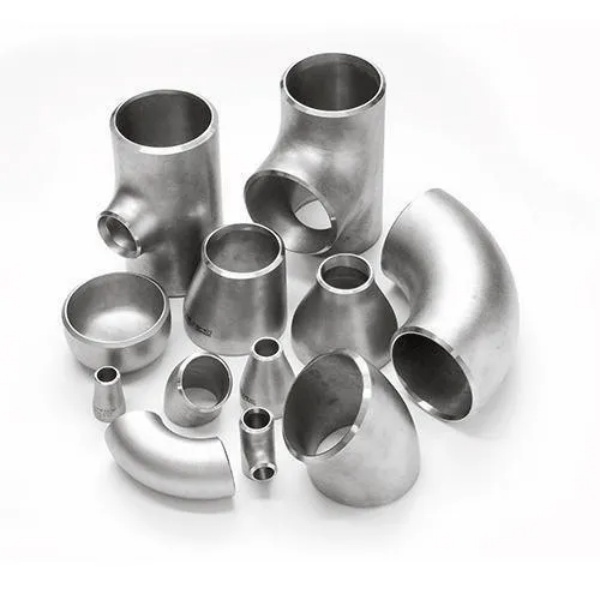

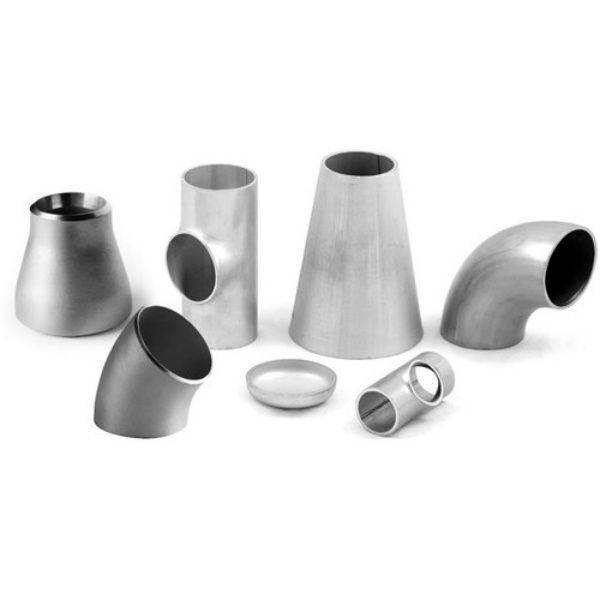

我们专业生产并供应各类 UNS S31803 双相不锈钢对焊管件，产品涵盖：对焊弯头（Elbow），三通（Tee），异径管（Reducer），管帽（Cap），四通（Cross）等。

Nominal Size		Outside Diameter at Bevel	Center to End		Center to End			Center to Center		Back to Face
Nominal Size		Outside Diameter at Bevel	90° Elbows	45° Elbows	90° Elbows		45° Elbows	180 Returns
DN	NPS	OD	A	B	A		B	O		K
DN	NPS	OD	3D	3D	LR	SR	LR	LR	SR	LR	SR
15	1/2	21.3			38		16	76		48
20	3/4	26.7	57	24	38		19	76		51
25	1	33.4	76	31	38	25	22	76	51	56	41
32	1 1/4	42.2	95	39	48	32	25	95	64	70	52
40	1 1/2	48.3	114	47	57	38	29	114	76	83	62
50	2	60.3	152	63	76	51	35	152	102	106	81
65	2 1/2	73	190	79	95	64	44	190	127	132	100
80	3	88.9	229	95	114	76	51	229	152	159	121
90	3 1/2	101.6	267	111	133	4、89	57	267	178	184	140
100	4	114.3	305	127	152	102	64	305	203	210	159
125	5	141.3	381	157	190	127	79	381	254	262	197
150	6	168.3	457	189	229	152	95	457	305	313	237
200	8	219.1	610	252	305	203	127	610	406	414	313
250	10	273	762	316	381	254	159	762	508	518	391
300	12	323.8	914	378	457	305	190	914	609	619	467
350	14	355.6	1067	441	533	356	222	1067	711	711	533
400	16	406.4	1219	505	610	406	254	1219	813	813	610
450	18	457	1372	568	686	457	286	1372	914	914	686
500	20	508	1524	632	762	508	318	1524	1016	1016	762
550	22	559	1676	694	838	559	343	1676	1118	1118	838
600	24	610	1829	757	914	610	381	1829	1219	1219	914
650	26	660	1981	821	991	660	406
700	28	711	2134	883	1067	711	438
750	30	762	2286	964	1143	762	470
800	32	813	2438	1010	1219	813	502
850	34	864	2591	1073	1295	864	533
900	36	914	2743	1135	1372	914	565
950	38	965	2896	1200	1448	965	600
1000	40	1016	3048	1264	1524	1016	632
1050	42	1067	3200	1326	1600	1067	660
1100	44	1118	3353	1389	1676	1118	695
1150	46	1168	3505	1453	1753	1168	727
1200	48	1219	3658	1516	1829	1219	759

对焊管件的公差

Nominal Size		All Fittings		45°&90° Elbows & Tees, Crosses	3D Radius Elbows	180 ° Returns			Caps	Reducers & Lap Joint Stub Ends	Lap Joint Stub Ends
DN	NPS	OD 3) 4)	ID 3)	A B C M	A B	O	K	U	E, E1	H F	G	R	t
15-65	1/2 -21/2	+1.6 -0.8	± 0.8	± 2	± 3	± 6	± 6	± 1	± 3	± 2	0 -1	0 -1	+1.6 0
80-90	3-31/2	± 1.6	± 1.6	± 2	± 3	± 6	± 6	± 1	± 3	± 2	0 -1	0 -1	+1.6 0
100	4	± 1.6	± 1.6	± 2	± 3	± 6	± 6	± 1	± 3	± 2	0 -1	0 -2	+1.6 0
125-200	5-8	+2.4 -1.6	± 1.6	± 2	± 3	± 6	± 6	± 1	± 6	± 2	0 -1	0 -2	+1.6 0
250-450	10-18	+4.0 -3.2	± 3.2	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0 -2	0 -2	+3.2 0
500-600	20-24	+6.4 -4.8	± 4.8	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0 -2	0 -2	+3.2 0
650-750	26-30	+6.4 -4.8	± 4.8	± 3	± 6	---	---	---	± 10	± 5	---	---	---
800-1200	32-48	+6.4 -4.8	± 4.8	± 5	± 6	---	---	---	± 10	± 5	---	---	---
1300-1500	52-60	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1600-1700	64-68	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1800-2000	72-80	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
